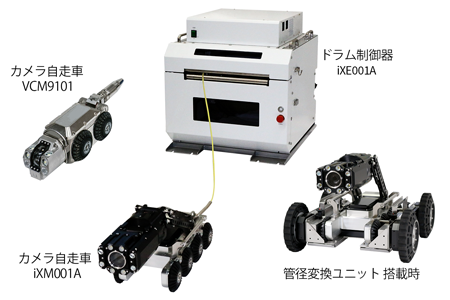

下水本管用自走式カメラシステム
iX001Aシステム
iX001Aシステムは、下水本管調査用として多様化するニーズに対応する管内検査カメラシステムです。
2種類のカメラ自走車を使い分けることにより、適用管径Ø150～800mmと幅広い管径に適用します。
特長
カメラヘッド部
- 203万画素Full-HDセンサによる鮮明な画像
- メインカメラには高倍率光学ズームレンズを採用
- 高輝度LED採用
- 視方向はチルト／ローテーションを遠隔で制御
自走車部
- ステアリング機能
- 電動リフト機構採用
- バックカメラ搭載
ドラム制御器
- 高抗引張複合ケーブル 500m
仕様
ドラム制御器
| 型名 | iXE001A |
|---|---|
| 搭載ケーブル長 | 500m |
| ケーブル | Ø6mm 高抗引張複合ケーブル |
| 操作器制御機能 | ドラム単独振出・巻取り カメラヘッド部 iXM001A・VCM9101 制御 走行制御 カメラ方向制御 レンズ調整 操作器切替 映像調整 |
| 質量 | 約100kg |
カメラ自走車
カメラ自走車は、次の2機種から選択
| 型名 | iXM001A | VCM9101 |
|---|---|---|
| 適用管径 | Ø250～450mm (管径変換ユニット使用時：Ø500～800mm) |
Ø150～200mm |
| 照明 | 直視：高輝度白色LED4灯 カメラ連動：高輝度白色LED4灯 |
白色LED6灯 |
| 走行速度 | 0～18m/min | 0～18m/min |
| 防水構造 | IP68 水深20m (コネクタ接続時) | IP68 水深20m (コネクタ接続時) |
| 質量 | 本体：約19.5kg 管径変換ユニット(付属品)：約15kg |
本体：約10kg Ø200mm 用タイヤ装着時：約11.5kg |
